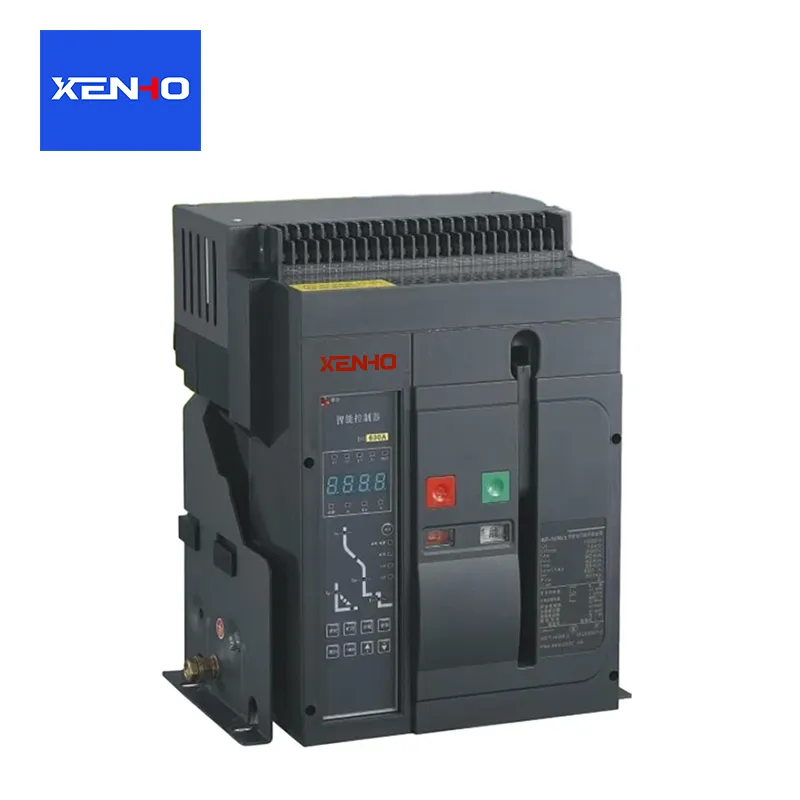

حماية موثوقة لقواطع دوائر الهواء للدوائر الرئيسية المصنعة بواسطة XENHO

كشركة مصنعة وموردة محترفة في الصين،زينهوأود أن أقدم لكم جودة عاليةقاطع دائرة الهواء (ACB)، وهو جهاز حماية أساسي لأنظمة الجهد المنخفض، ويستخدم على نطاق واسع في شبكات 400 فولت/690 فولت مع تيارات من 400 أمبير إلى 6300 أمبير. إنه يوفر حماية موثوقة ضد الحمل الزائد، والدوائر القصيرة، والجهد المنخفض، والأخطاء الأرضية مع دعم التحكم التشغيلي غير المتكرر.

ما هو قاطع الدائرة الهوائية (ACB)؟

قاطع دائرة الهواء هو جهاز حماية كهربائي منخفض الجهد يستخدم الهواء كوسيلة لإطفاء القوس. إنه يضمن التوزيع الآمن للطاقة الكهربائية عن طريق مقاطعة تيارات الأعطال تلقائيًا والحفاظ على استقرار النظام. في أنظمة الطاقة الحديثة، تعد وحدات قواطع الدائرة الهوائية ضرورية لحماية المعدات وضمان استمرارية التشغيل.

أنواع المنتجات

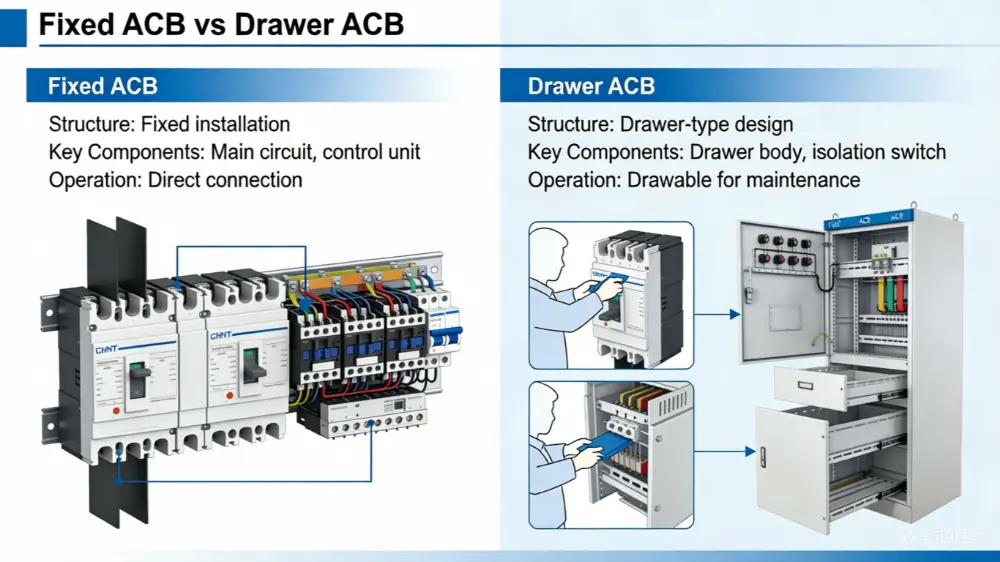

I. التصنيف حسب هيكل التثبيت

1. ACB ثابت

يتم تركيب قاطع دائرة الهواء الثابت بشكل دائم داخل الخزانة.

هيكل مدمج ومساحة تركيب منخفضة

انخفاض الاستثمار الأولي، ومناسبة للمشاريع الحساسة للميزانية

يتم تطبيقه في المصانع الصغيرة وغرف توزيع المباني القياسية

2. ACB من نوع الدرج

يتيح قاطع الدائرة الهوائية من نوع الدرج سهولة الإدخال والإزالة.

ثلاثة أوضاع: متصل، واختبار، ومعزول

الصيانة دون فصل الأسلاك الرئيسية

شائع في مراكز البيانات والمنشآت الصناعية والمباني التجارية

ثانيا. التصنيف حسب عدد البولنديين

1. ACB ثلاثي الأقطاب (3P).

مصممة لأنظمة ثلاثية الطور بدون تحكم محايد.

يتحكم في المراحل L1 وL2 وL3 فقط

مناسب للمحركات والمحولات والأحمال الصناعية

2. ACB رباعي الأقطاب (4P).

يتضمن حماية القطب المحايد.

يضمن الفصل الكامل بما في ذلك الخط المحايد

يستخدم في المباني والمستشفيات والمجمعات التجارية

ثالثا. طرق التشغيل والتحكم

1. التشغيل اليدوي (MDO)

الشحن والتبديل اليدوي

هيكل بسيط وأداء مستقر

مناسبة للتوزيع الأساسي دون الأتمتة

2. تعمل بالكهرباء (EDO)

آلية تعمل بمحرك

يدعم تكامل PLC، BMS، SCADA

تمكن من المراقبة والتحكم عن بعد

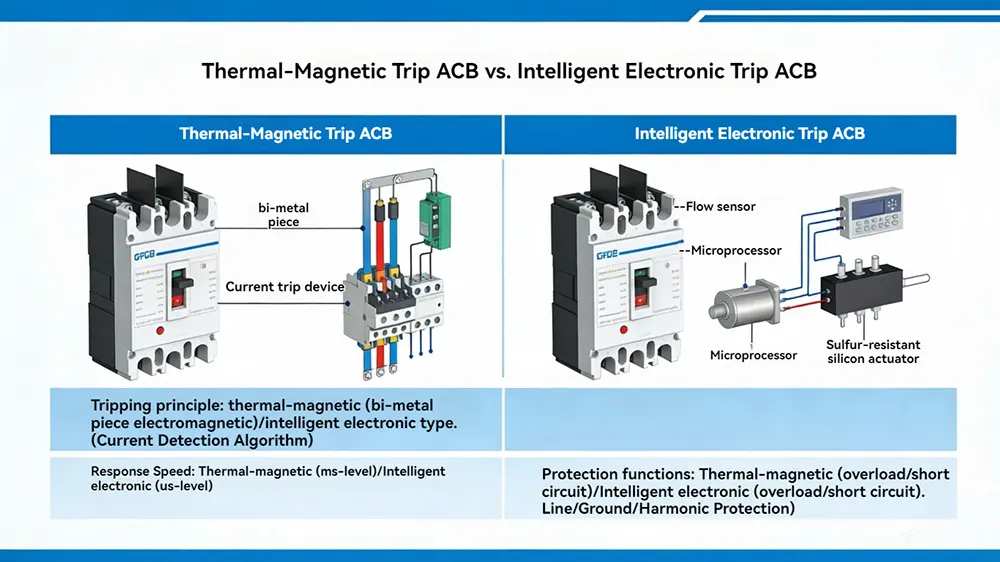

رابعا. أنواع وحدات رحلة الحماية

1. وحدة الرحلات الحرارية والمغناطيسية

الحماية الحرارية للحمل الزائد

الحماية المغناطيسية للدائرة القصيرة

معلمات ثابتة، مناسبة للبيئات التقليدية

2. وحدة الرحلات الإلكترونية الذكية

التحكم المعتمد على المعالجات الدقيقة

يدعم حماية LSI وLSIG

يتميز بالمراقبة وتسجيل الأخطاء والتواصل

V. تقنية إطفاء القوس الكهربائي

1. نوع الانفجار المغناطيسي

يستخدم القوة المغناطيسية لإطالة القوس

مناسبة لتيارات الخطأ المعتدلة

2. نوع إطفاء قوس الشبكة

يقسم القوس إلى أجزاء أصغر

قدرة كسر عالية وكفاءة

المعيار في تصاميم قواطع دوائر الهواء الحديثة

سيناريوهات التطبيق

يتم تطبيق قاطع الدائرة الهوائية عبر قطاعات متعددة:

توزيع الطاقة الصناعية

المباني التجارية والبنية التحتية

تتطلب مراكز البيانات إمدادات طاقة مستقرة

أنظمة الطاقة والمرافق
