كيفية اختيار قاطع الدائرة المناسب لتوفير الحماية من قصر الدائرة والحمل الزائد؟

تتطلب السيناريوهات المختلفة أنواعًا مختلفة من قواطع الدائرة الكهربائية لضمان الحماية المناسبة وسهولة التركيب:

السيناريوهات السكنية/المدنية

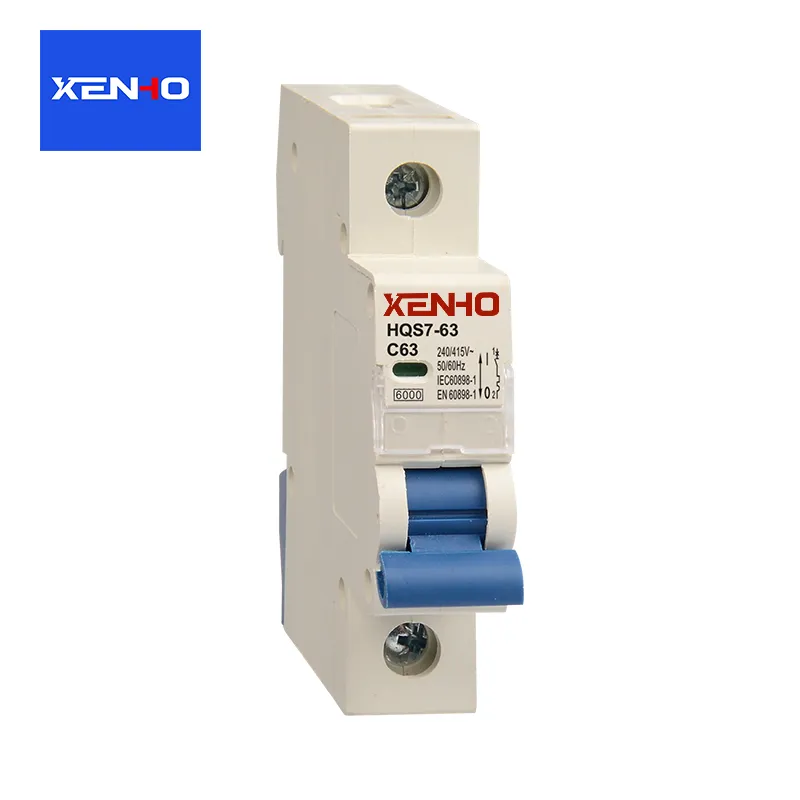

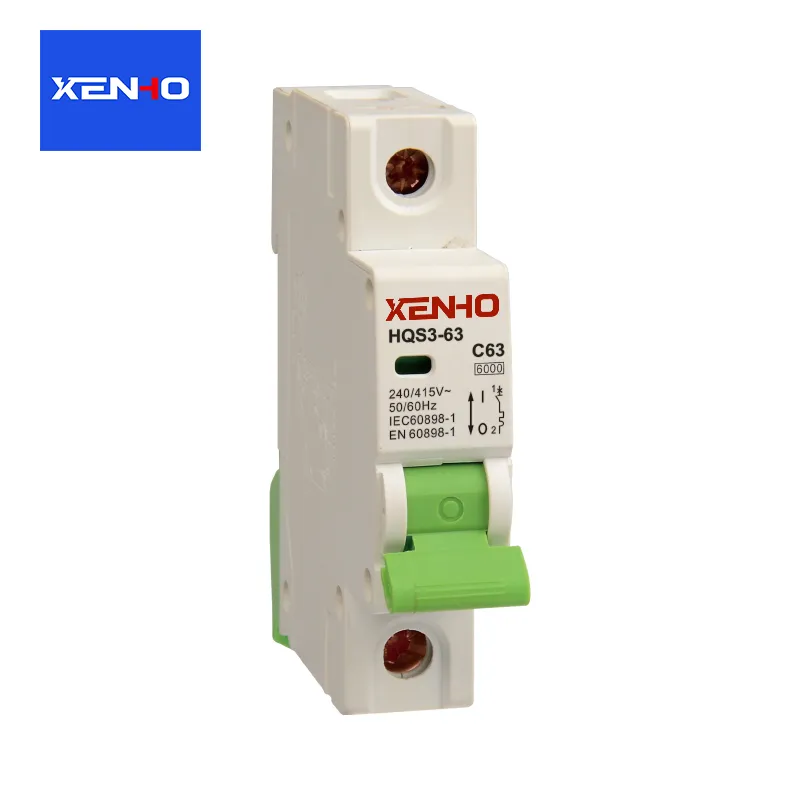

يختارالدائرة المصغرة بريكرز(إم سي بي)

الميزات: حجم صغير، تكلفة منخفضة، تعثر مدمج حراريًا ومغناطيسيًا (يوفر حماية من الحمل الزائد والدائرة القصيرة)، مناسب لتركيب قضبان DIN في صناديق التوزيع؛

اقتراحات الاختيار: استخدم المنحنى B لدوائر الإضاءة، والمنحنى C لدوائر المقبس/تكييف الهواء، والمنحنى C/D للأجهزة عالية الطاقة (مثل مكيفات الهواء 3P).

 السيناريوهات الصناعية/التجارية (تيار الحمل العالي)

التيار 63~630A: اخترقواطع دوائر الحالة المقولبة(MCCB)، يدعم التشغيل اليدوي/الكهربائي، وقدرة كسر قوية، ووظيفة قابلة للتوسيع مع الملحقات الاختيارية؛

الحالي >630A: اخترقواطع دوائر الهواء(ACB)، يُستخدم للخطوط الواردة/روابط الحافلات في غرف توزيع الطاقة، مما يوفر حماية انتقائية لمنع انقطاع التيار الكهربائي على نطاق واسع أثناء الأعطال.

 سيناريوهات متطلبات السلامة الشخصية الرطبة/العالية

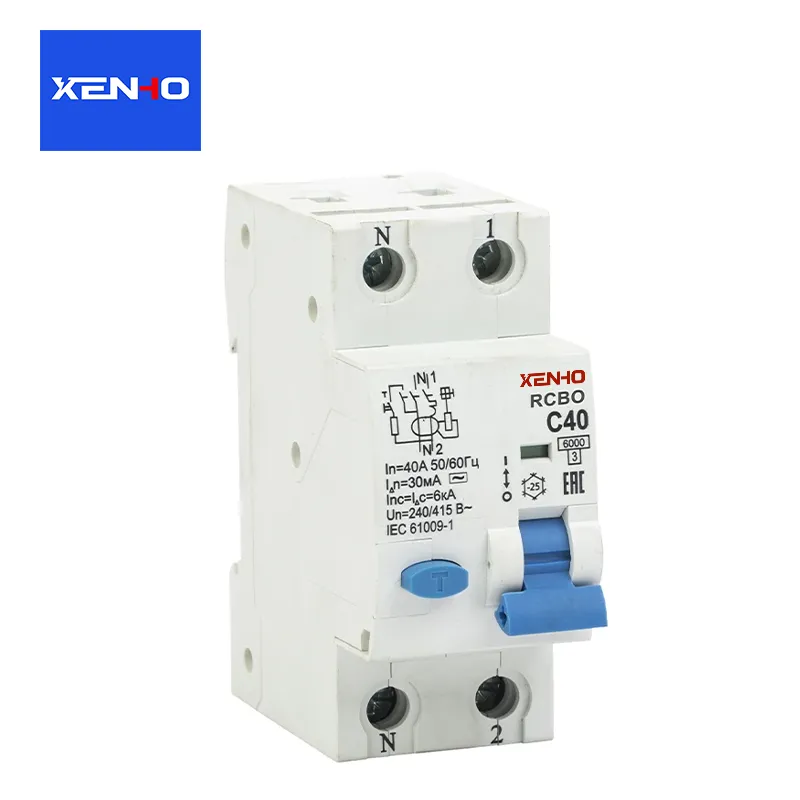

يختارقواطع الدائرة الحالية المتبقية(RCBO)، الذي يدمج الحماية من التسرب على أساس MCB، مما يوفر حماية ثلاثية ضد "الحمل الزائد + ماس كهربائى + التسرب"، مناسب للحمامات والمطابخ والدوائر الخارجية.

النقاط الرئيسية التي يجب تجنبها عند اختيار قواطع الدائرة

تجنب "الحجم الزائد": استخدام قاطع دائرة بتيار كبير لحماية دائرة تيار صغيرة (على سبيل المثال، 100A MCB يحمي دائرة إضاءة 10A) سيؤدي إلى فشل الرحلة في الوقت المناسب أثناء الحمل الزائد/ماس كهربائى؛

لا يمكن أن تكون قدرة القطع "أقل من التحديد": يجب أن تحدد النهاية الواردة قدرة كسر عالية المستوى (على سبيل المثال، 10 كيلو أمبير)، وإلا قد ينفجر قاطع الدائرة أثناء ماس كهربائى؛

يعد اختيار المنحنى غير الصحيح خطأً أساسيًا: استخدام منحنى B لدوائر المحرك سوف يسبب تعثرًا متكررًا، كما أن استخدام منحنى D لدوائر الإضاءة سوف يقلل من حساسية الحماية من الحمل الزائد.
