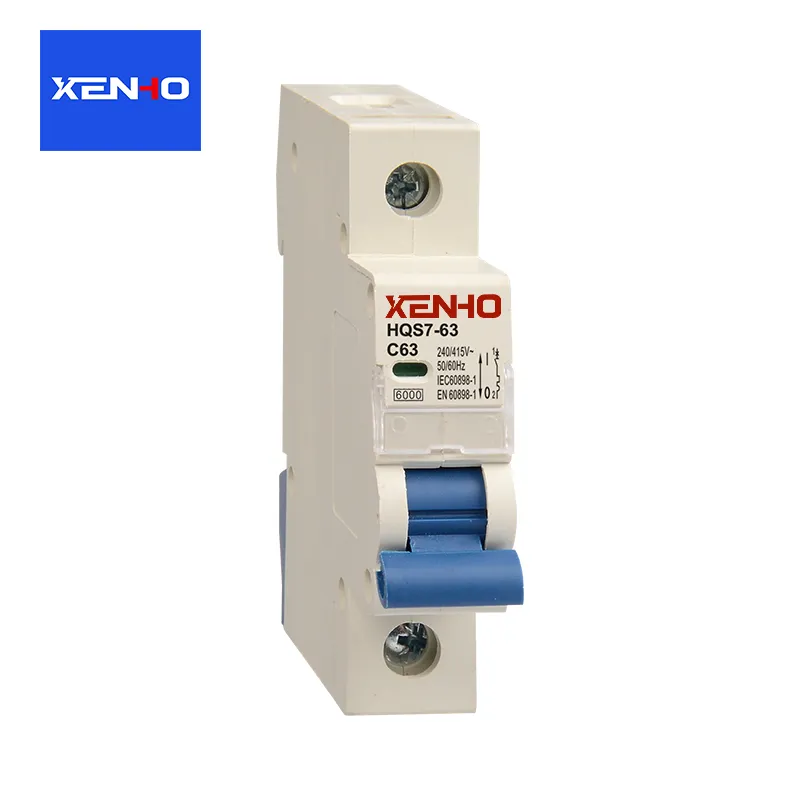

ما هو قاطع دائرة التيار المستمر وكيف تختار القاطع المناسب؟

A قاطع دائرة التيار المستمريحمي الدوائر الكهربائية ذات التيار المباشر من التيار الزائد، وتبعًا لتصميمه، من الدوائر القصيرة. على عكس أنظمة التيار المتردد، لا تحتوي أنظمة التيار المستمر على تيار طبيعي يعبر الصفر كل نصف دورة، مما يجعل انقطاع القوس أكثر صعوبة. يشرح هذا الدليل تشغيل قاطع دائرة التيار المستمر، والأنواع الرئيسية، والتقييمات الأساسية، ومتطلبات التطبيق، واعتبارات التثبيت، وأخطاء الشراء الشائعة، وممارسات الصيانة لمساعدة المشترين على اختيار الحماية المناسبة لأنظمتهم الكهربائية.

1. ما هو قاطع دائرة التيار المستمر؟

A قاطع دائرة التيار المستمرهو جهاز حماية كهربائي مصمم لمقاطعة التيار المباشر عندما تواجه الدائرة حملاً زائدًا أو دائرة قصيرة أو أي حالة خطأ محددة أخرى. من خلال فتح الدائرة، فإنها تساعد على حماية الكابلات والمعدات الكهربائية ومكونات تحويل الطاقة والأحمال المتصلة من التيار المحتمل أن يكون ضارًا.

يتدفق التيار المباشر في المقام الأول في اتجاه واحد. يتم توفيره عادة عن طريق البطاريات والألواح الكهروضوئية وخلايا الوقود وإمدادات الطاقة بالتيار المستمر. ومع تزايد أهمية هذه التقنيات في أنظمة الطاقة والأنظمة الصناعية الحديثة، أصبحت حماية دائرة التيار المستمر التي يمكن الاعتماد عليها جزءًا أساسيًا من تصميم النظام الكهربائي.

لماذا تعتبر حماية دائرة التيار المستمر مهمة؟

يمكن أن يؤدي التيار الزائد إلى ارتفاع درجة حرارة الموصلات، وإتلاف العزل، وتدهور المكونات الإلكترونية، وخلق مخاطر الحريق. يحد القاطع المحدد بشكل صحيح من مدة تيار العطل عن طريق فصل الدائرة المتأثرة وفقًا لخصائص التشغيل المصممة لها.

• حماية المعدات:يساعد على منع تلف البطاريات والمحولات وأجهزة التحكم والأجهزة الأخرى المتصلة.
• حماية الكابل:يقلل من خطر ارتفاع درجة حرارة الموصل عندما يتم تنسيق جهاز الحماية بشكل صحيح مع تقييمات الكابلات.
• الاستمرارية التشغيلية:يسمح بعزل الأخطاء حتى تتمكن الدوائر غير المتأثرة من الاستمرار في العمل حيثما تسمح بنية النظام بذلك.
• راحة الصيانة:يوفر وسيلة لعزل الدائرة عندما يكون الجهاز مناسباً لذلك الغرض ويستخدم وفقاً للتعليمات الخاصة به.
• سلامة النظام:يدعم استراتيجية حماية منسقة إلى جانب التأريض والعزل والضمانات الكهربائية الأخرى.

قاطع الدائرة ليس حلاً آمنًا كاملاً في حد ذاته. تعتمد الحماية الفعالة أيضًا على التصميم الصحيح للنظام، والأسلاك المناسبة، والحسابات المناسبة لتيار الأعطال، والامتثال للقوانين الكهربائية المعمول بها.

2. كيف يعمل قاطع دائرة التيار المستمر؟

يقوم قاطع دائرة التيار المستمر بمراقبة تدفق التيار عبر الدائرة ويقاطع التيار عندما تكتشف آلية التشغيل الخاصة به وجود خطأ مؤهل. تعتمد العملية الدقيقة على بنية الكسارة وخصائص الرحلة والتطبيق المقصود.

حماية الزائد

يحدث الحمل الزائد عندما تحمل الدائرة تيارًا أكبر من المقصود لفترة طويلة. على سبيل المثال، قد يعمل مصدر طاقة التيار المستمر الصناعي فوق الحمل المصمم له بسبب الطلب الزائد أو وجود خلل في أحد المكونات.

تستخدم العديد من قواطع دوائر التيار المستمر المصغرة آلية الرحلة الحرارية. يقوم التيار الزائد بتسخين عنصر ثنائي المعدن حتى ينحني بدرجة كافية لتحرير آلية الرحلة. تعتمد هذه الاستجابة بشكل عام على الوقت: قد يستغرق الحمل الزائد المعتدل وقتًا أطول للرحلة من الحمل الزائد الأكبر بكثير.

حماية ماس كهربائى

تخلق الدائرة القصيرة مسارًا غير مقصود منخفض المقاومة يمكن أن ينتج تيارًا مرتفعًا للغاية. تشتمل العديد من القواطع الحرارية المغناطيسية على آلية رحلة مغناطيسية تستجيب بسرعة لتيار العطل العالي. قد تستخدم القواطع الإلكترونية بدلاً من ذلك أجهزة الاستشعار ودوائر التحكم لاكتشاف حالات الخطأ المحددة وبدء الانقطاع.

يجب أن يتمتع القاطع بتصنيف جهد تيار مستمر مناسب وقدرة كسر تيار مستمر كافية لتيار العطل المحتمل عند نقطة التثبيت. لا يوضح التصنيف الحالي الاسمي المرتفع وحده أن الجهاز يمكنه قطع دائرة كهربائية قصيرة بأمان.

انقطاع القوس

عندما تنفصل جهات الاتصال أثناء تدفق التيار، يمكن أن يتشكل قوس كهربائي بينها. في دوائر التيار المتردد، يمر التيار بشكل طبيعي عبر الصفر خلال كل دورة، مما يساعد على إطفاء القوس. لا يوفر تيار التيار المستمر نفس المعابر الصفرية المتكررة في ظل ظروف الحالة المستقرة العادية.

لهذا السبب، قد تستخدم قواطع دوائر التيار المستمر ترتيبات اتصال مصممة خصيصًا، أو مزالق قوسية، أو أنظمة انفجار القوس المغناطيسي، أو غيرها من هياكل التحكم في القوس. تساعد هذه الميزات على إطالة القوس أو تبريده أو تقسيمه أو إطفائه بحيث يمكن مقاطعة الدائرة بأمان ضمن ظروف التشغيل المقدرة للجهاز.

3. كيف يختلف قاطع دائرة التيار المستمر عن قاطع التيار المتردد؟

تشترك قواطع دوائر التيار المستمر والتيار المتردد في نفس الغرض الأساسي، لكن متطلبات انقطاعها يمكن أن تختلف بشكل كبير. قد يؤدي اختيار الجهاز فقط لأن تصنيفه الحالي يطابق الدائرة إلى توفير حماية غير كافية.

بعض القواطع معتمدة للعمل بالتيار المتردد والتيار المستمر، ولكن قد تختلف تصنيفاتها والتكوينات المسموح بها. يجب تثبيت المنتج ذي التصنيف المزدوج وفقًا للتقييمات المحددة ومخططات الأسلاك المقدمة من قبل الشركة المصنعة له.

4. ما هي أنواع قواطع دوائر التيار المستمر المتوفرة؟

يعتمد قاطع دائرة التيار المباشر الأكثر ملائمة على الحمل، وخصائص الخطأ، ووقت الاستجابة المطلوب، والمساحة المتاحة، واستراتيجية الصيانة. إن فهم التصاميم الأساسية يساعد المشترين على مقارنة المنتجات بشكل أكثر دقة.

قواطع دوائر التيار المستمر الحرارية والمغناطيسية

تجمع القواطع الحرارية المغناطيسية بين الحماية من الحمل الزائد الحراري وحماية الدائرة القصيرة المغناطيسية. يتم استخدامها بشكل شائع في لوحات توزيع التيار المستمر ودوائر التحكم والتطبيقات الصناعية المحددة.

• توفير شكلين متكاملين للحماية من التيار الزائد.
• يمكن أن تكون مناسبة لمجموعة واسعة من متطلبات التوزيع الروتينية.
• يتطلب التحقق الدقيق من منحنيات الرحلة وتقييمات انقطاع التيار المستمر.

قواطع دوائر التيار المستمر الإلكترونية

تستخدم التصميمات الإلكترونية أجهزة الاستشعار الحالية ودوائر التحكم الإلكترونية لاكتشاف حالات الخطأ المحددة. اعتمادًا على المنتج، فإنها قد توفر عتبات حماية قابلة للتعديل، أو مؤشر الحالة، أو المراقبة عن بعد، أو وظائف الاتصال.

يمكن أن تكون هذه الميزات ذات قيمة في المرافق والأنظمة الآلية حيث يكون التوقف عن العمل مكلفًا. ومع ذلك، يجب على المشترين التأكد مما إذا كان المنتج عبارة عن قاطع ميكانيكي تقليدي، أو مفتاح حماية إلكتروني، أو جهاز الحالة الصلبة، نظرًا لأن طرق المقاطعة وسلوك الفشل يمكن أن يختلفا.

قواطع دوائر التيار المستمر المصغرة

قواطع الدائرة المصغرة عبارة عن أجهزة مدمجة تستخدم في تطبيقات توزيع التيار المستمر ذات الجهد المنخفض المناسبة. يمكن أن يؤدي حجمها الصغير إلى تبسيط تخطيطات اللوحة، لكن ملاءمتها لا تزال تعتمد على الجهد المقدر، وقدرة القطع، وترتيب القطب، وتكوين التيار المستمر المعتمد من قبل الشركة المصنعة.

الحالة المقولبة وقواطع دوائر التيار المستمر الصناعية

تتوفر القواطع المقولبة والقواطع الصناعية الأخرى للأنظمة ذات مستويات التيار الأكثر تطلبًا أو حالات الخطأ أو متطلبات التثبيت. اعتمادًا على الطراز، فإنها قد توفر إعدادات رحلة قابلة للتعديل، وملحقات، وجهات اتصال مساعدة، وتكاملًا مع المفاتيح الكهربائية الصناعية.

أجهزة حماية العاصمة المتخصصة

قد تتطلب المصفوفات الكهروضوئية الشمسية وأنظمة تخزين طاقة البطاريات ومعدات شحن المركبات الكهربائية وتطبيقات الطاقة الأخرى أجهزة حماية مصممة لخصائص كهربائية محددة. على سبيل المثال، يمكن للدوائر الكهروضوئية أن تواجه أقواس تيار مستمر مستمرة، في حين أن البطاريات يمكن أن تنتج تيارات خطأ عالية جدًا.

لا يتطلب التطبيق المتخصص تلقائيًا فئة قاطعة معينة. يجب تحديد الحل المناسب من خلال تصميم النظام والمعايير المطبقة وتعليمات المعدات وتقييم الخطأ الحالي.

5. أين يتم استخدام قواطع دوائر التيار المستمر؟

يتم استخدام قواطع دوائر التيار المستمر عندما تحتاج طاقة التيار المباشر إلى حماية من التيار الزائد وعزل موثوق به. تختلف ظروف التشغيل بشكل كبير بين التطبيقات، لذا فإن الجهاز المناسب لعملية تثبيت معينة قد لا يكون مناسبًا لتثبيت آخر.

أنظمة الطاقة الشمسية الكهروضوئية

تستخدم التركيبات الشمسية حماية التيار المستمر في الدوائر المناسبة ذات الصلة بالصفيف والمجمع والعاكس. يجب أن تراعي المعدات المختارة الحد الأقصى لجهد النظام، وتيار العطل المتوفر، والتعرض البيئي، والمتطلبات المحددة للدائرة الكهروضوئية.

تخزين طاقة البطارية

قد تنتج أنظمة البطاريات تيارًا عطلًا كبيرًا، خاصة عند توصيل خلايا أو وحدات بطارية متعددة بالتوازي. يجب أن يأخذ اختيار الحماية في الاعتبار كيمياء البطارية، وجهد النظام، وتيار الدائرة القصيرة المتوفر، وحجم الموصل، والتنسيق مع إدارة البطارية وأنظمة العزل.

الأتمتة والتحكم الصناعي

غالبًا ما تقوم لوحات التحكم الصناعية بتوزيع طاقة التيار المستمر على أجهزة الاستشعار والمرحلات والمحركات وأجهزة التحكم ومعدات الاتصالات. يمكن أن تساعد الحماية المناسبة في عزل الفرع المعيب دون مقاطعة كل جهاز متصل بشكل غير ضروري، بشرط أن يتم تنسيق نظام الحماية بشكل صحيح.

الاتصالات والبنية التحتية للبيانات

تستخدم منشآت الاتصالات وبعض أنظمة البنية التحتية للبيانات توزيع طاقة التيار المستمر لمعدات الشبكة وإمدادات النسخ الاحتياطي. تجعل متطلبات التوفر العالية من عزل الأخطاء الذي يمكن التنبؤ به والتنسيق المناسب للمعدات أمرًا ذا أهمية خاصة.

المركبات الكهربائية والبنية التحتية للشحن

تشتمل أنظمة المركبات الكهربائية وتركيبات الشحن على مستويات جهد محددة وملامح تيار ومتطلبات أمان. يجب تحديد أجهزة الحماية حسب موضعها المقصود في النظام ويجب أن تستوفي معايير المنتج المعمول بها ومتطلبات التثبيت.

6. كيف تختار قاطع دائرة التيار المستمر المناسب؟

إن اختيار قاطع دائرة التيار المستمر ليس مجرد مسألة مطابقة تصنيف الأمبير الخاص به مع الحمل. يجب على المشترين تقييم النظام الكهربائي الكامل، والتحقق من الوثائق الفنية للمنتج، والتأكد من أن الجهاز المحدد مناسب لظروف الخطأ الفعلية.

الخطوة 1: تأكيد جهد النظام

حدد الحد الأقصى لجهد التيار المستمر الذي قد يواجهه القاطع، بما في ذلك ظروف التشغيل والنظام ذات الصلة. يجب أن يكون الجهد المقنن كافيًا للدائرة، ويجب أن يتطابق ترتيب القطب المسموح به مع تعليمات الشركة المصنعة.

في بعض التصميمات، يمكن توصيل أقطاب متعددة على التوالي لتحقيق معدل جهد تيار مستمر محدد. يُسمح بذلك فقط عندما تدعمه الشركة المصنعة بشكل صريح ويتم تثبيته وفقًا لمخطط الأسلاك المحدد. لا يؤدي توصيل الأقطاب على التوالي إلى زيادة معدل الجهد المعتمد للجهاز تلقائيًا.

الخطوة 2: تحديد التصنيف الحالي المطلوب

حساب التيار المستمر المتوقع والنظر في خصائص الحمل، وسعة الموصل، ودرجة الحرارة المحيطة، وظروف الضميمة، والرموز الكهربائية المعمول بها. قد تتطلب الأحمال ذات بدء التشغيل الكبير أو التيارات العابرة أيضًا خاصية رحلة مناسبة.

يجب أن يحمي تصنيف الكسارة الموصلات والمعدات المرتبطة بها مع استيعاب ظروف التشغيل العادية. إن مجرد اختيار تصنيف تيار أعلى لتجنب التعثر المزعج يمكن أن يضر بالحماية إذا لم يتم تصنيف الأسلاك والمعدات وفقًا لذلك.

الخطوة 3: التحقق من قدرة كسر التيار المستمر

تعد قدرة الكسر من أهم المواصفات التي يجب مراجعتها. إنه يشير إلى الحد الأقصى لتيار العطل الذي تم تصميم القاطع وتصنيفه للمقاطعة في ظل ظروف اختبار محددة.

حدد تيار الدائرة القصيرة المحتمل عند نقطة التثبيت وتأكد من أن تصنيف مقاطعة التيار المستمر للقاطع كافٍ عند الجهد والتكوين المقصودين. أنظمة البطاريات، على سبيل المثال، قد تتطلب اهتماما خاصا لأن تيار الخلل المتاح لديها يمكن أن يكون مرتفعا.

الخطوة 4: حدد العدد الصحيح من الأعمدة

تخدم التكوينات أحادية القطب وثنائية القطب وغيرها ترتيبات دوائر مختلفة. يعتمد الاختيار الصحيح على طريقة تأريض النظام، والموصلات التي يجب فصلها، والقواعد الكهربائية المعمول بها.

لا تفترض أنه يجب تبديل كل موصل بنفس الطريقة عبر جميع أنظمة التيار المستمر. تأكد من متطلبات التطبيق المعين وما إذا كان الجهاز معتمدًا لترتيب التبديل المقترح.

الخطوة 5: التحقق من خصائص الرحلة والتنسيق

قم بمراجعة منحنى الوقت الحالي الخاص بالشركة المصنعة وخصائص الحمل المتصل. يجب أن تستجيب الحماية بسرعة كافية لحماية الموصلات والمعدات مع تجنب الرحلات غير الضرورية أثناء التشغيل العادي.

في الأنظمة التي تحتوي على العديد من أجهزة الحماية، يساعد التنسيق على ضمان تشغيل الجهاز الأقرب للخطأ عندما يكون ذلك ممكنًا. تعتمد الانتقائية الفعلية على سلوك الوقت الحالي للأجهزة ومستويات الأخطاء وبيانات التنسيق مع الشركة المصنعة.

الخطوة 6: تقييم الظروف البيئية

يمكن أن تؤثر درجة الحرارة والرطوبة والغبار والاهتزاز والتآكل وتهوية الحاوية على ملاءمة المعدات الكهربائية وأدائها. قد تتطلب منشآت الطاقة الشمسية الخارجية والبيئات الصناعية حاويات مناسبة، وحماية عند الدخول، وخفض درجة الحرارة.

الخطوة 7: التحقق من المعايير والوثائق

تحقق من معايير المنتج المعمول بها ومتطلبات الاعتماد وتعليمات التثبيت والوثائق الفنية. اعتمادًا على الجهاز والسوق، قد تتضمن المعايير ذات الصلة المواصفة IEC 60947-2 لقواطع الدائرة القابلة للتطبيق، أو IEC 60898-2 لقواطع دوائر التيار المتردد/التيار المستمر القابلة للتطبيق، أو UL 489 لقواطع الدائرة المقولبة والمنتجات ذات الصلة. يعتمد التطبيق على فئة المنتج ونطاق الشهادة.

يجب على المشترين طلب ورقة بيانات النموذج الدقيق، وجهد التيار المستمر المقدر، والتيار المقنن، وقدرة القطع، وتكوين القطب المعتمد، ومنحنى الرحلة، ومعلومات الشهادة ذات الصلة قبل تقديم الطلب.

7. ما الأخطاء التي يجب على المشترين تجنبها؟

تنشأ العديد من مشكلات حماية الدائرة أثناء المواصفات أو الشراء أو تكامل النظام وليس أثناء التشغيل العادي. يمكن أن يؤدي التعرف على الأخطاء الشائعة إلى تقليل التكاليف غير الضرورية وتحسين موثوقية التثبيت.

اختيار الكسارة بناءً على التيار فقط

قد يكون لجهازين لهما نفس التصنيف الحالي الاسمي تصنيفات جهد مختلفة وقدرات كسر ومنحنيات رحلة وتطبيقات مسموح بها. قارن المواصفات الكاملة بدلاً من الاعتماد على رقم واحد.

استخدام منتج يعمل بالتيار المتردد فقط في دائرة التيار المستمر

لا يثبت تصنيف التيار المتردد أن القاطع يمكنه مقاطعة التيار المستمر بأمان. تحقق من تصنيف DC الصريح وتكوين التشغيل المسموح به في وثائق الشركة المصنعة.

تجاهل تيار العطل المتاح

قد لا يتمكن الجهاز ذو قدرة الكسر غير الكافية من مقاطعة العطل بأمان. وهذا مهم بشكل خاص في الدوائر التي تغذيها البطاريات والأنظمة الأخرى القادرة على توصيل تيار دائرة قصر عالي.

تطل على متطلبات القطب والقطبية

تحدد بعض قواطع التيار المستمر اتصالات حساسة للقطبية أو ترتيبات معينة لقطب السلسلة. يمكن أن يؤثر عكس الاتصالات أو تغيير التكوين بدون تصريح على أداء الانقطاع ويضر بالسلامة.

الفشل في النظر في تغييرات النظام المستقبلية

يمكن أن تؤثر الزيادات المخططة في سعة البطارية أو السلاسل الكهروضوئية الإضافية أو التغييرات في بنية التوزيع على مستويات جهد النظام والتيار والخطأ. قم بمراجعة متطلبات التوسع المتوقعة قبل الانتهاء من المواصفات، دون استبدال التدقيق المستقبلي بتصميم الحماية المناسب في الوقت الحاضر.

قبول الوثائق الفنية غير المكتملة

تجعل أوراق البيانات غير المكتملة من الصعب مقارنة المنتجات بشكل موضوعي. يجب على فرق المشتريات طلب معلومات خاصة بالنموذج يمكن التحقق منها وتوضيح أي تقييمات مفقودة أو تفاصيل الشهادات قبل الموافقة على المنتج.

8. ما هي ممارسات التثبيت والصيانة الأساسية؟

حتى قاطع دائرة التيار المستمر المحدد بشكل صحيح قد يكون أداءه سيئًا إذا تم تركيبه بشكل غير صحيح أو صيانته في ظل ظروف غير مناسبة. يجب أن يتم التثبيت والصيانة بواسطة موظفين مؤهلين وفقًا لتعليمات الشركة المصنعة واللوائح المعمول بها.

أفضل ممارسات التثبيت

• عزل مصدر الطاقة:اتبع إجراءات القفل والتحقق المعتمدة قبل العمل على الدائرة. تذكر أن البطاريات والوحدات الكهروضوئية قد تظل نشطة في ظل ظروف معينة.
• اتبع مخطط الأسلاك:راقب تعيينات الأطراف وعلامات القطبية وأي ترتيب محدد لسلسلة الأقطاب.
• استخدام الموصلات المناسبة:تحقق من حجم الكابل وتقييمات العزل والتوافق الطرفي وإعداد الموصل.
• تطبيق عزم الدوران المحدد:قم بربط أطراف التوصيل وفقًا لعزم الدوران المعلن من قبل الشركة المصنعة لتقليل مخاطر التوصيلات الفضفاضة وارتفاع درجة الحرارة.
• الحفاظ على حماية البيئة:قم بتركيب الكسارة في حاوية مناسبة للبيئة وتحترم متطلبات التهوية والتخليص.
• التحقق من التثبيت المكتمل:قم بإجراء عمليات الفحص والاختبارات التي يتطلبها تصميم النظام وتعليمات المنتج واللوائح المعمول بها قبل تنشيط الدائرة.

التفتيش الروتيني واستكشاف الأخطاء وإصلاحها

يجب أن تعكس فترات التفتيش توصيات الشركة المصنعة للمعدات، وبيئة التشغيل، ومدى أهمية التثبيت. تساعد سجلات الصيانة في تحديد المشكلات المتكررة ودعم الاستبدال المخطط له.

• تحقق من وجود تلف واضح، أو تغير اللون، أو التآكل، أو علامات ارتفاع درجة الحرارة.
• قم بمراجعة سجلات الرحلة أو إنذارات النظام حيث تتوفر وظائف المراقبة.
• تحقق من الرحلات المتكررة بدلاً من إعادة ضبط القاطع بشكل متكرر دون تحديد السبب.
• تأكد من أن الأطراف وترتيبات التركيب والمرفقات تظل في حالة مناسبة.
• استبدال الأجهزة المعيبة أو التالفة بمنتجات حاصلة على التصنيفات والموافقات المناسبة.

قد يكون القاطع الذي يتعطل بشكل متكرر يستجيب بشكل صحيح للحمل الزائد أو ماس كهربائى أو خطأ في المعدات أو حالة تشغيل غير مناسبة. يجب أن يحدد الفني المؤهل السبب قبل إعادة النظام إلى الخدمة.
